Выбор одноплатного Autocom CDP+ и Delphi DS150E
Autocom CDP+ и Delphi DS150E – популярные мультимарочные сканеры, используемые для диагностики широкого спектра автомобилей. На рынке представлено множество версий этих сканеров, включая одноплатные и двухплатные варианты. В этой статье мы сосредоточимся на одноплатных версиях Autocom и Delphi, и расскажем, как выбрать качественный прибор, избежав покупки подделки.
Важно: Данная статья посвящена выбору качественного одноплатного сканера Autocom CDP+ или Delphi DS150E. Для информации о двухплатных версиях, пожалуйста, обратитесь к другой статье в нашей документации.
Почему важно выбрать качественный одноплатный сканер?
Несмотря на то, что двухплатные версии Autocom и Delphi считаются "классикой", качественный одноплатный сканер часто является более технологичным инструментом. Однако, на рынке представлено множество низкокачественных копий, которые могут работать нестабильно.
Риск при покупке некачественного сканера: Некачественные компоненты (особенно реле и фильтры) в дешевых копиях могут привести к ошибкам диагностики и невозможности связаться с блоками управления новых автомобилей.
Основной критерий выбора: проверка реле
Одним из ключевых критериев выбора качественного одноплатного сканера является проверка реле. Реле – это электромеханические переключатели, которые коммутируют сигналы диагностики.
В качественных приборах используются оригинальные японские реле NEC двух типов:
- 5V (маркировка UD2-5NU)
- 4.5V (маркировка UD2-4.5NU)
Оба варианта являются нормой и обеспечивают долгую и стабильную работу сканера. Главное — отличить их от низкокачественных подделок.
Как проверить реле перед покупкой:
- Запросите фото платы: Или попросите продавца разобрать прибор.

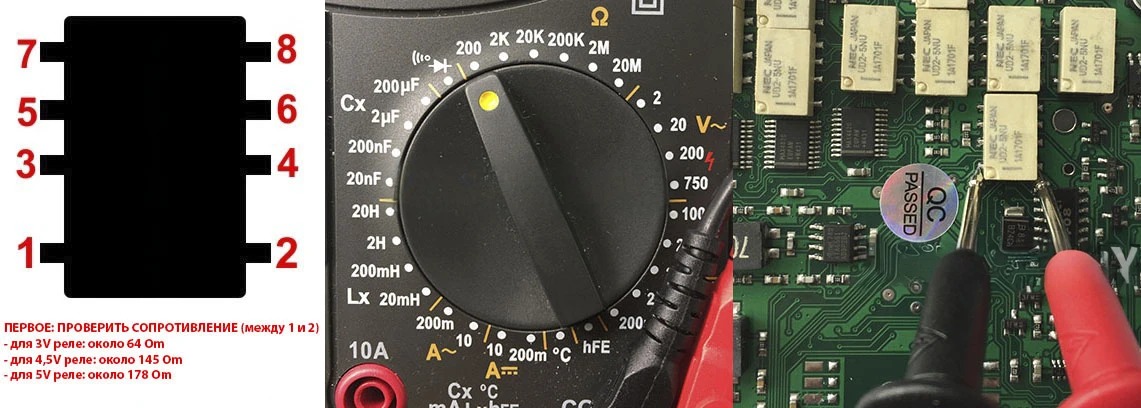

- Измерьте сопротивление обмотки: Используйте мультиметр для измерения сопротивления на выводах катушки реле (контакты 1 и 8).
- Сравните измеренные значения:
Необходимое оборудование и данные:
- Электронный мультиметр
- Datasheet на реле (пример для реле NEC: datasheet_RELAY_NEC.txt)
Процесс измерения:
- Переведите мультиметр в режим измерения сопротивления (200 Ом).
- Подключите щупы к выводам катушки реле.
- Считайте показания.

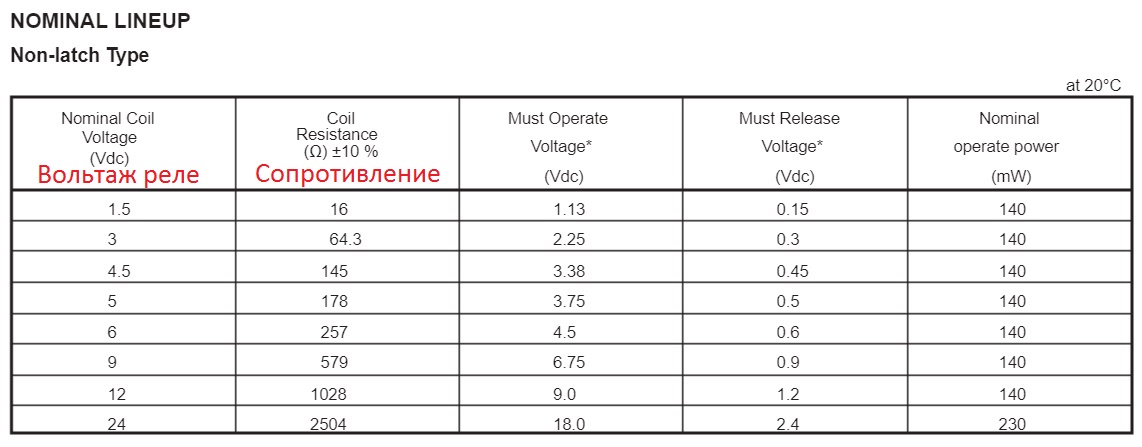

Таблица правильных значений:
| Тип реле (Маркировка) | Напряжение | Нормальное сопротивление | Вердикт |
|---|---|---|---|
| NEC UD2-5NU | 5V | ~178 Ом | ✅ Отлично |
| NEC UD2-4.5NU | 4.5V | ~145 Ом | ✅ Отлично |
| Подделка (Fake) | ~3V | 60 - 70 Ом | ❌ Плохо (сгорит) |
Если сопротивление вашего реле соответствует диапазону 145-178 Ом, значит перед вами качественный компонент. Если сопротивление около 60 Ом — это дешевая перемаркировка, которая не выдержит работы с грузовиками.
Остерегайтесь подделок! На рынке часто встречаются приборы с реле, маркированными как NEC, но имеющими сопротивление ~65 Ом. Это подделки, рассчитанные на 3 Вольта. При работе в цепях 12/24В они перегреваются. Пример поддельных реле
Защита по питанию (Супрессор)
Вторым важным элементом является TVS-диод (супрессор). В зависимости от ревизии, в качественных одноплатных сканерах могут встречаться диоды с маркировками GEZ, BEZ или GFE.
- GEZ / BEZ: Высокочувствительная защита.
- GFE: Расширенный диапазон срабатывания.
Наличие любого из этих компонентов подтверждает заводское происхождение платы и наличие защиты от перенапряжения.
Дополнительные советы по выбору одноплатного Autocom/Delphi
- Проверьте наличие CAN-фильтров: Рядом с драйверами CAN должны быть распаяны фильтры, а не перемычки ("нулевые" резисторы).
- Bluetooth модуль: В одноплатных версиях он интегрирован качественнее, что дает больший радиус действия.
Заключение
Выбор качественного одноплатного Autocom CDP+ или Delphi DS150E требует внимательности. Проверка сопротивления реле (норма 145 или 178 Ом) — это самый надежный способ отсеять низкосортный товар.
