Выбор двухплатного Autocom CDP+ и Delphi DS150E
Autocom CDP+ и Delphi DS150E – это инструменты, от которых напрямую зависит точность и эффективность работы диагноста. На рынке представлено огромное количество копий разного качества. Эта статья поможет вам разобраться в техническом устройстве двухплатной версии и понять, какие компоненты должны быть установлены в надежном приборе.
Почему важен правильный выбор?
Рынок заполнен дешевыми версиями (клонами), в которых используется упрощенная схемотехника. Это приводит к нестабильной связи с автомобилем, невозможности прочитать некоторые блоки и быстрому выходу прибора из строя.
Риски экономии: Использование сканеров с низкокачественными реле и отсутствующей защитой может привести не только к ошибкам в диагностике, но и к повреждению электроники подключаемого автомобиля.
Технические критерии выбора

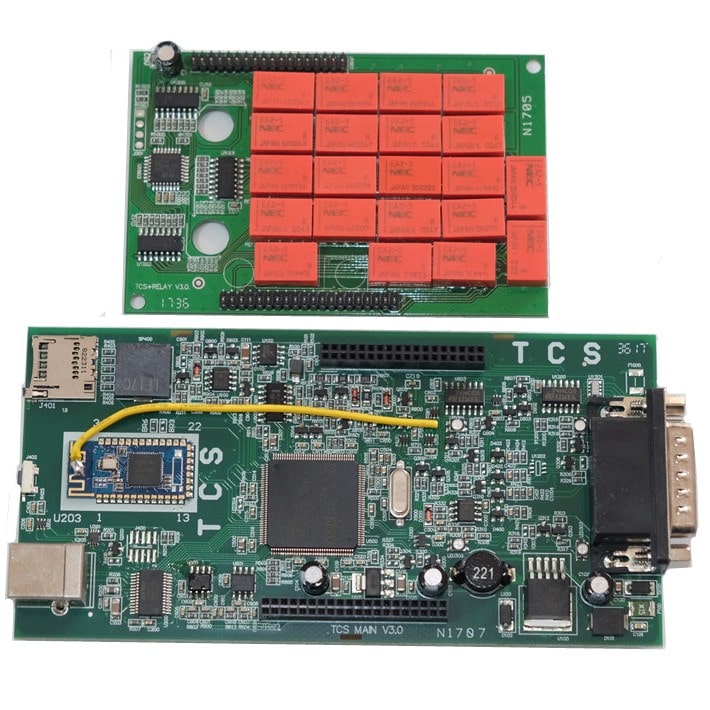

Надежный двухплатный сканер должен базироваться на плате версии 3.0 и состоять из компонентов, соответствующих промышленным стандартам. Ниже приведены основные узлы, на которые следует обратить внимание.
1. Ревизия платы 3.0
Версия печатной платы (PCB) – фундамент надежности. Самой стабильной версией двухплатного сканера является V3.0. Её отличительные черты:

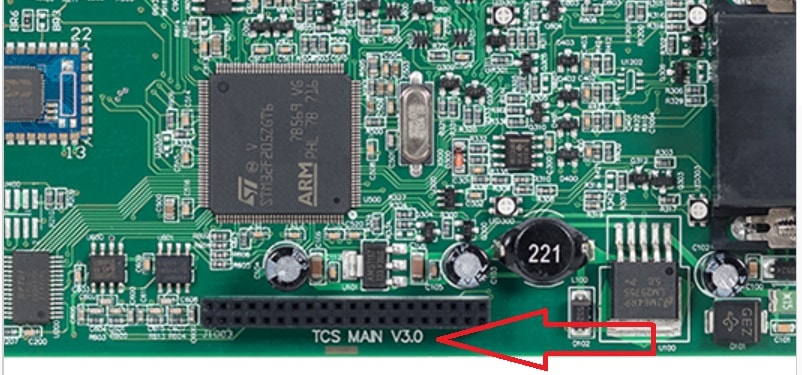

- Маркировка на основной плате: "TCS MAIN v3.0".

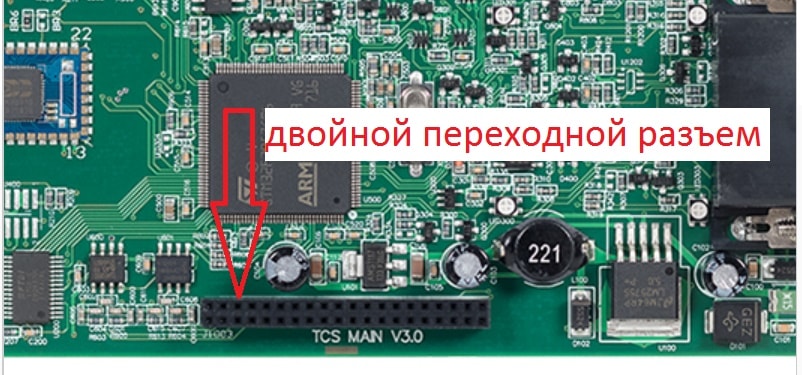

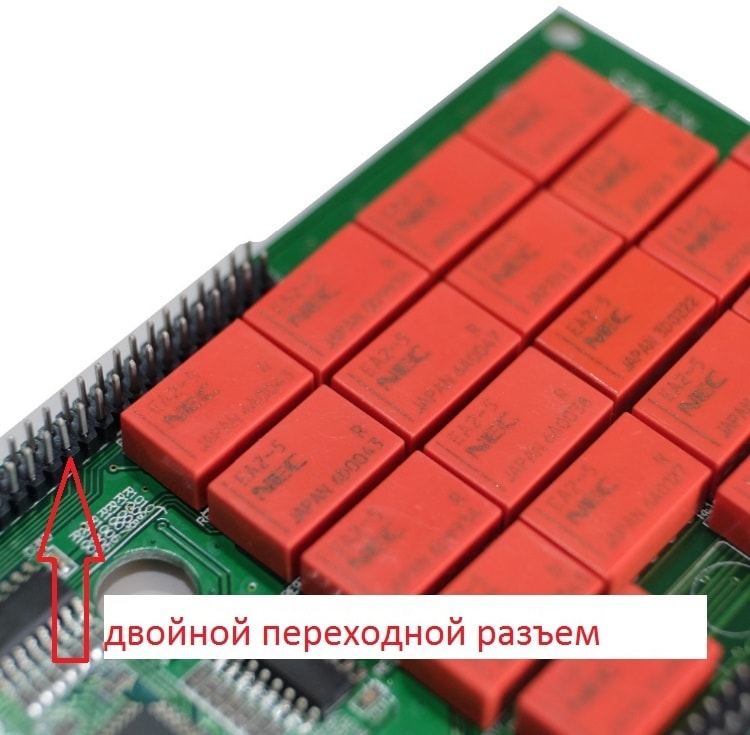

- Двойные переходные разъемы по периметру платы. Это критически важно для жесткости конструкции и надежного контакта между платой процессора и платой реле.
Внимание: Остерегайтесь плат с маркировками v5.0, v8.0 и т.д. Зачастую это упрощенные версии с плохой защитой, где цифры завышены в маркетинговых целях.
2. Реле NEC (Япония)
Реле отвечают за коммутацию диагностических линий. В качественном приборе используются оригинальные реле NEC двух типов:

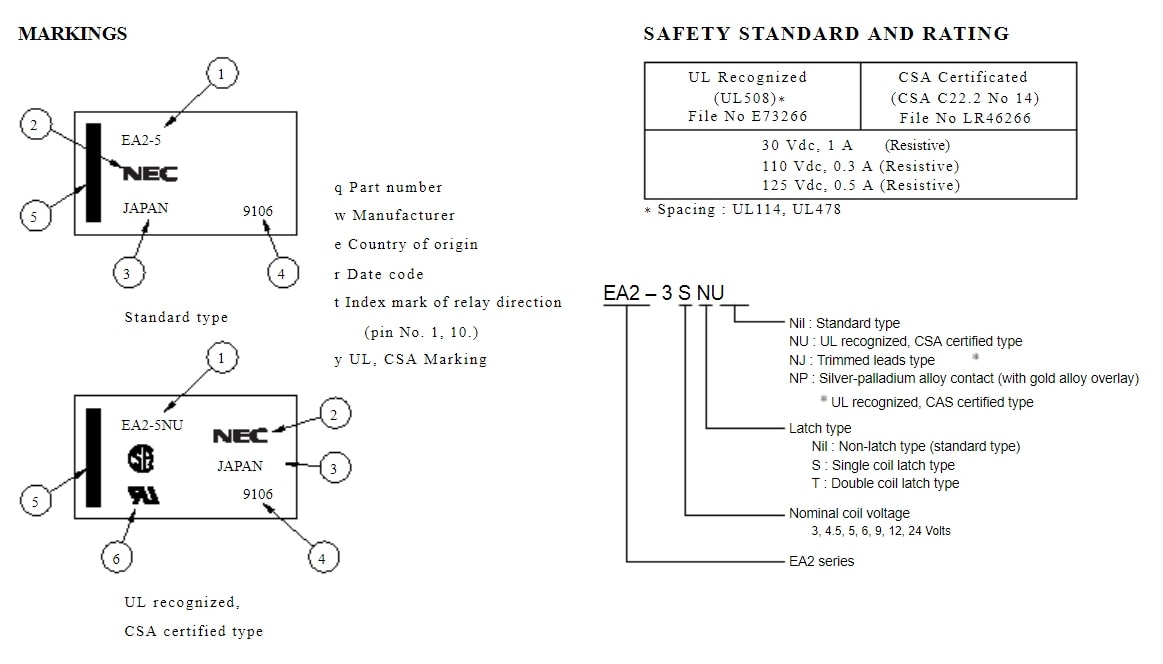

- 5V (маркировка NEC EA2-5 / EA2-5NU) — сопротивление обмотки ~178 Ом.
- 4.5V (маркировка NEC EA2-4.5 / EA2-4.5NU) — сопротивление обмотки ~145 Ом.
Оба варианта являются нормой и обеспечивают долгую и стабильную работу сканера. Главное — отличить их от подделок.
Признак подделки: Если в двухплатном приборе установлены реле с сопротивлением ~60 Ом (обычно это 3-вольтовые реле), прибор будет перегреваться и быстро выйдет из строя при работе с напряжением 12/24В.

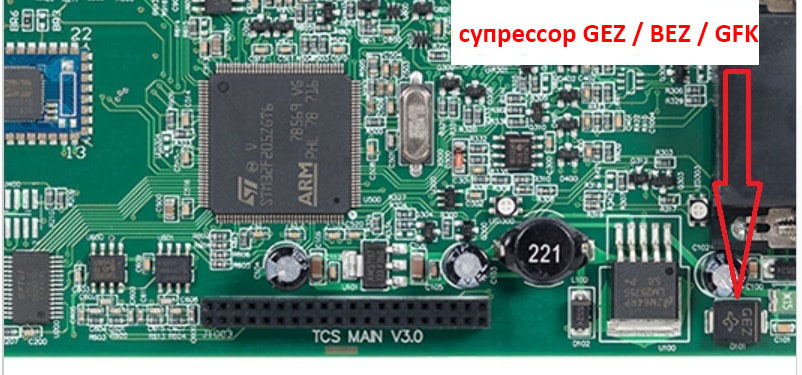

3. Супрессор (TVS-диод)
Компонент, защищающий плату от высоковольтных всплесков напряжения (например, от неисправного генератора). Наличие этого элемента — признак качественной схемотехники.
В зависимости от партии компонентов, в наших сканерах устанавливаются защитные диоды с маркировками GEZ, BEZ или GFE.
- GEZ / BEZ — компоненты с высокой чувствительностью. Они обеспечивают строгий контроль, мгновенно срезая любые импульсы.
- GFE / GFK — компоненты с расширенным диапазоном. Идеальны для работы в условиях нестабильного напряжения (например, на старых грузовиках).
Все перечисленные вариации являются штатными для данной платформы.

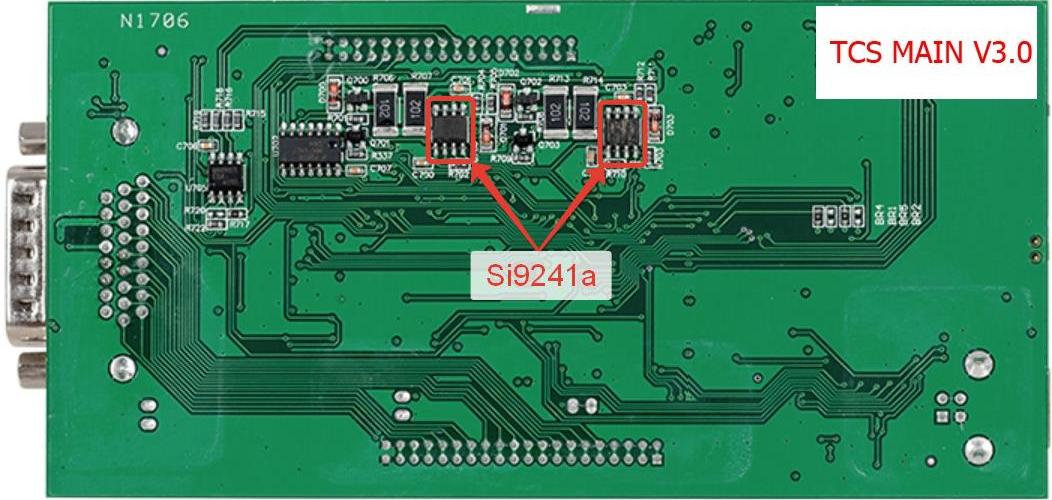

4. Микросхема Si9241A (K-Line)
За связь по старым протоколам (K-Line/L-Line) отвечает специальный драйвер. В качественном приборе должна стоять микросхема с маркировкой 9241A. Использование дешевых аналогов (LM393 и др.) приводит к тому, что сканер "не видит" старые автомобили (Audi/VW до 2000г, многие ВАЗ/ГАЗ).

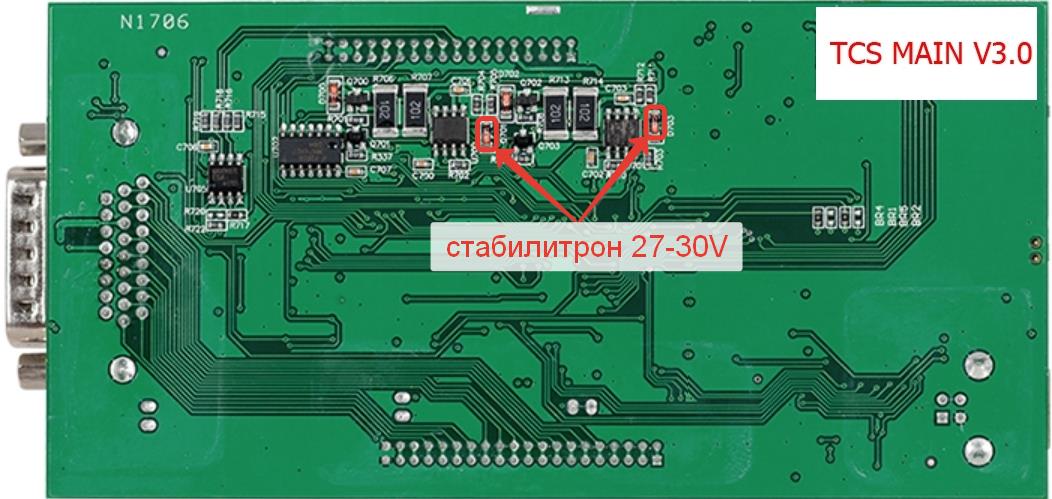

5. Диоды Зенера (Стабилитроны)
Для защиты драйвера Si9241A и согласования уровней сигналов на плате должны быть распаяны стабилитроны на 27-30 Вольт. Если вместо них стоят обычные диоды или перемычки (как в дешевых копиях), первый же скачок напряжения может вывести линию диагностики из строя.
Стандарты проверки качества в нашем магазине
Мы понимаем важность надежности оборудования, поэтому все поступающие устройства проходят проверку.
Процедура контроля:
- Внешний осмотр: Проверка качества пайки разъемов и сборки корпуса.
- Проверка схемотехники: Мы выборочно вскрываем приборы из партии, чтобы убедиться в наличии двойных плат версии v3.0.
- Контроль компонентов: Проверяется наличие оригинальных реле NEC (с правильным сопротивлением 145-178 Ом), супрессоров и драйверов 9241A.
Доработка для сложных условий (Рекомендация)
Совет для профи: Если вы планируете использовать двухплатный сканер преимущественно для грузового транспорта в интенсивном режиме, рекомендуется небольшая доработка системы охлаждения.
Для снижения нагрева ключей управления можно заменить резисторы в обвязке силовых транзисторов на номинал 2.4 кОм – 3.3 кОм. Это уменьшит тепловыделение и продлит жизнь прибора.
Часто задаваемые вопросы (FAQ)
Q: Есть ли разница между Autocom CDP+ и Delphi DS150E?
A: Технически эти приборы идентичны. Разница заключается только в корпусе и наклейках. Внутри используется одна и та же схемотехника, одни и те же компоненты, и они обладают одинаковым функционалом.
Q: Какое ПО лучше использовать?
A: Сканеры совместимы с программами Autocom, Delphi и Wurth WOW. Рекомендуется использовать свежие версии (например, 2021.11 и новее), так как в них расширена база автомобилей и улучшена стабильность работы.
Q: Поддерживает ли этот сканер грузовики 24В?
A: Да, качественная двухплатная версия (при наличии супрессора GFE/GEZ и правильных реле) полноценно работает с бортовой сетью 24 Вольта.
Заключение
Выбор качественного двухплатного Autocom CDP+ или Delphi DS150E — это залог спокойной работы. Убедитесь, что приобретаемый прибор соответствует описанным выше критериям (плата v3.0, реле NEC, наличие защит).
Наш подход: В нашем ассортименте представлены только проверенные версии сканеров, полностью соответствующие данной технической спецификации.
